热销经典

BKL不锈钢接线箱系列

针对您的项目需求，1对1非标选型：

[ 方案定制 · 免费报价 ]

* 支持特殊尺寸、多点开孔、防腐喷涂、材质升级等全方位定制服务。

立即在线询价获取技术选型表

产品特性

规格参数

行业案例

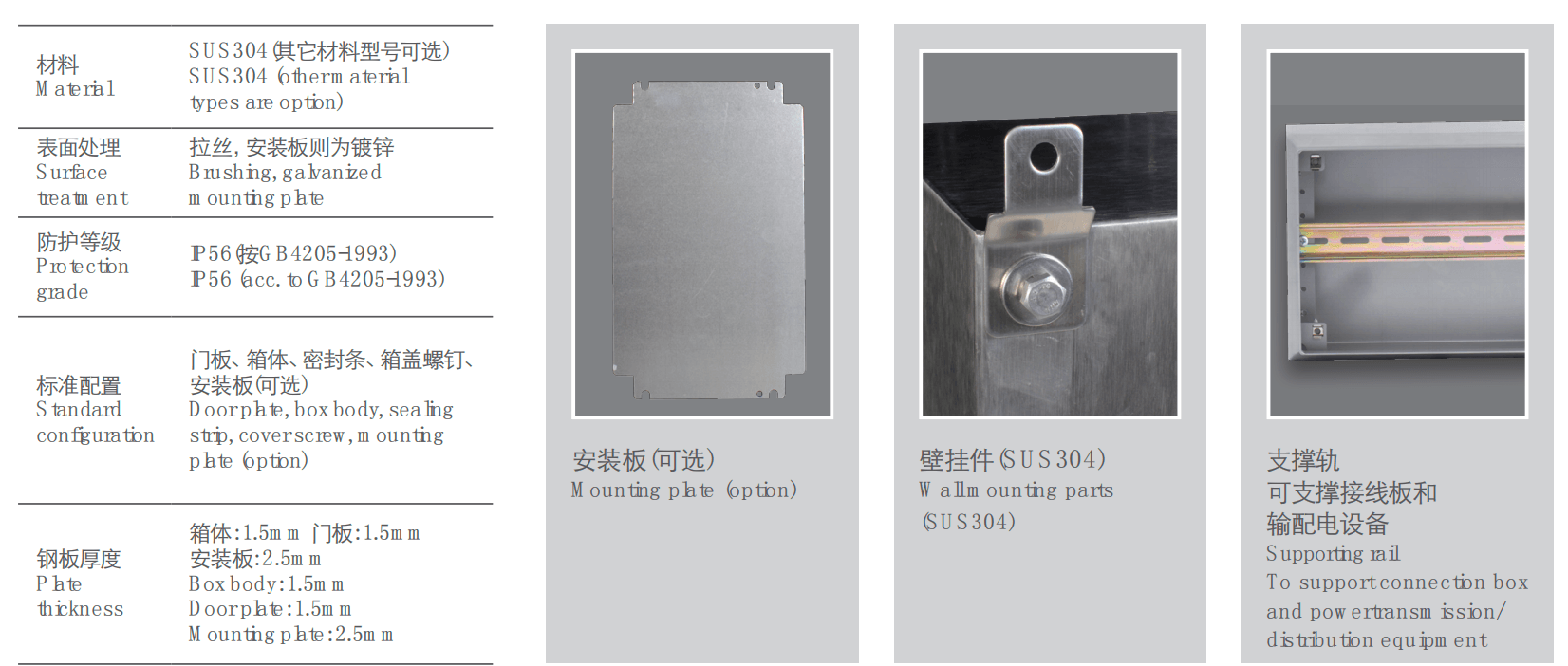

门板与箱体采用专用螺钉和护圈按通用标准安装，不但确保防护等级而且确保箱体在极狭小空间使用及维护

箱口多层保护槽不但能起加固作用而且能防止门板打开时脏物和水进入箱内

PU发泡密封条确保箱体防护等级达到IP 56接地线可连接箱体和门板

箱体两侧配有开有螺丝孔的支架条，确保最大的安装高度，并可以安装支撑轨或安装板

特制的塑料绝缘套管不但能够密封而且能使门板螺丝不致脱落，并在螺丝拧紧时起导向的作用

表面拉丝处理(高档箱体内部可做喷砂处理)

BKL 系列订货规格表

序号<brNo.	订货号<brOrder No.	宽<brWidth	高<brHeight	深<brDepth
1	BKL1515080304	150	150	80
2	BKL1515120304	150	150	120
3	BKL2015080304	200	150	80
4	BKL2015120304	200	150	120
5	BKL2020080304	200	200	80
6	BKL2020120304	200	200	120
7	BKL3015080304	300	150	80
8	BKL3015120304	300	150	120
9	BKL3020080304	300	200	80
10	BKL3020120304	300	200	120
11	BKL30201550304	300	200	155
12	BKL3020210304	300	200	210
13	BKL3030120304	300	300	120
14	BKL3830210304	380	300	210
15	BKL3838210304	380	380	210
16	BKL4015120304	400	150	120
17	BKL4020080304	400	200	80
18	BKL4020120304	400	200	120
19	BKL4030120304	400	300	120
20	BKL4040120304	400	400	120
21	BKL5020120304	500	200	120
22	BKL5030120304	500	300	120
23	BKL6020080304	600	200	80
24	BKL6020120304	600	200	120
25	BKL6030120304	600	300	120
26	BKL6040120304	600	400	120

KL/BKL 安装板尺寸规格表

安装板尺寸 Mounting plate dimensions			箱体尺寸 Box dimensions
G	F1	F2	高	宽
135	125	62.5	150	150
285	125	62.5	300	150
185	175	50	200	200
285	175	50	300	200
285	275	50	300	300
185	125	62.5	200	150

KL/BKL 系列尺寸规格表

规格尺寸 Dimensions			宽度 Width					高度 Height				深度 Depth
宽 width	高 height	深 depth	B1	B2	B3	B4	B5	H1	H2	H3	H4	T1
150	150	80	150	148	132	109	125	150	148	132	100	80
150	150	120	150	148	132	109	125	150	148	132	100	120
200	150	80	200	198	182	159	175	150	148	132	100	80
200	150	120	200	198	182	159	175	150	148	132	100	120
200	200	120	200	198	182	159	175	200	198	182	150	120
300	200	120	300	298	282	259	275	200	198	182	150	120
300	200	155	300	298	282	259	275	200	198	182	150	155
300	200	210	300	298	282	259	275	200	198	182	150	210
380	300	210	380	378	362	339	355	300	298	282	250	210
380	380	210	380	378	362	339	355	380	378	362	330	210
